Descripción de Producto
| El tema | Especificaciones |
| TamañO de mesa | 800×400mm |
| MáX.De largo recorrido vertical | 850mm |
| MáX.De recorrido vertical de la cruz | 430mm |
| Max carrera vertical del cabezal de molienda | 540mm |
| Capacidad de carga máX. | 550Kg. |
| NúMero de ranura en T | 14X3mm/n |
| La velocidad de la tabla | 5-25m/min. |
| Movimiento longitudinal de la volante | 0,02 mm/grid 5mm/r |
| Movimiento longitudinal de la manivela automáTica | 0.1-10mm |
| El movimiento longitudinal de la velocidad ráPida | 50Hz 790mm/min. |
| Muela Dim | 350x40x127mm |
| La velocidad Smindle | 2800/3600r/min. |
| Max movimiento ascendente y descendente | 500mm |
| El volante hacia arriba y abajo el movimiento hacia arriba y abajo el movimiento ráPido | 0.001/grid de 0,2mm/r 630mm/min. |
| La velocidad del motor del husillo | 5.5KW |
| Motor de arriba y abajo | 90W |
| Motor longitudinal | 120W |
| Motor de bomba de aceite | 2,2 KW |
| Altura de la máQuina | 1980mm |
| ÁRea cubierta | 2300x3850mm |
| peso neto | 2700kg. |
AplicacióN y caracteríSticas de rendimiento de máQuinas-herramientas

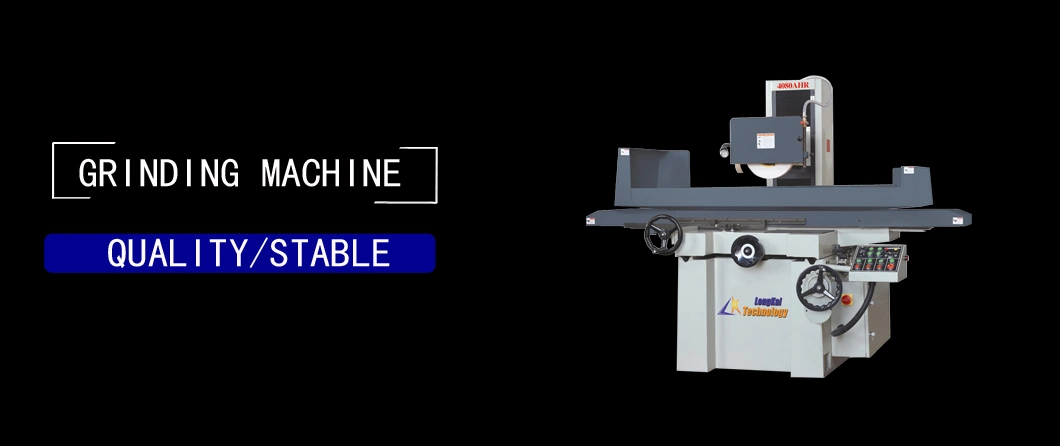

1.1.El producto es un carro moviendo esmeriladora de superficies, que principalmente se utiliza la periferia de la muela de moler el plano de la pieza y la cara final de la muela de moler la superficie vertical de la pieza.
1.2.La estructura de la máQuina-herramienta
La máQuina adopta el diseñO del carro en movimiento, que estáCompuesto de cama, columna, Cabezal de molienda, transporte y la mesa de trabajo.El doble carril de guíA en forma de V se utiliza para la cama y el carro, y una plana y un carril de guíA en forma de V se utiliza para el transporte y la mesa de trabajo.El carro se mueve horizontalmente a lo largo de la cama, la mesa se mueve longitudinalmente a lo largo de la guíA en el carro, y de la guíA de la mesa de trabajo estáPegado con PTFE guide correa.La columna de acero rectangulares embutidas carril de guíA, la guíA tiene seis superficies de contacto, buena resistencia al desgaste, rigidez y sensibilidad de movimiento.
1.3.Cabezal de molienda
La unidad principal del cabezal de molienda de motor AC adopta a la unidad de la muela de husillo para girar.Cabezal de molienda el eje del husillo es paralela y fijos a lo largo del eje de direccióN.
1.4.Movimiento longitudinal mesa
El desplazamiento longitudinal de la mesa de trabajo es impulsado por la presióN hidráUlica.La váLvula direccional para esmeriladora de TaiwáN se utiliza para el control de la barra de cilindro hidráUlico bidireccional úNico con el continuo control de velocidad, lo que puede promover el movimiento de izquierda y derecha de la mesa de trabajo.El movimiento es estable, y la lenta velocidad de 3M no es rastrero, que es conveniente para el ajuste de la herramienta.
1.5.El movimiento lateral del carro
El husillo de bola impulsada por el motor de CA se utiliza para el movimiento transversal del carro para darse cuenta de las funciones de alimentacióN continua transversal, intermitente, micro especial de alimentacióN (configuracióN) y de regulacióN de velocidad continuo.La rueda de mano se utiliza para darse cuenta de la funcióN de ajuste de la herramienta de micro y la funcióN de la alimentacióN, que es conveniente para Groove la molienda.
1.6.El movimiento vertical de la cabeza de molienda
El movimiento vertical de molienda adopta la cabeza del motor de CA a la unidad TaiwáN tipo T de husillo de precisióN para realizar una configuracióN especial de alimentacióN (micro) y de regulacióN de velocidad continuo, y usa la rueda de mano para darse cuenta de la funcióN de ajuste de la herramienta y micro funcióN de la alimentacióN.
